評価ボード 2JCIE-EV

Features

特長

3つのメジャーなプラットフォームに対応。
各種センシング機能が手軽に評価できます。

3つのメジャーな
プラットフォームに対応。
各種センシング機能が
手軽に評価できます。

様々な情報をセンシングし、新しいIoTアプリケーションの開発とPoCを容易に。

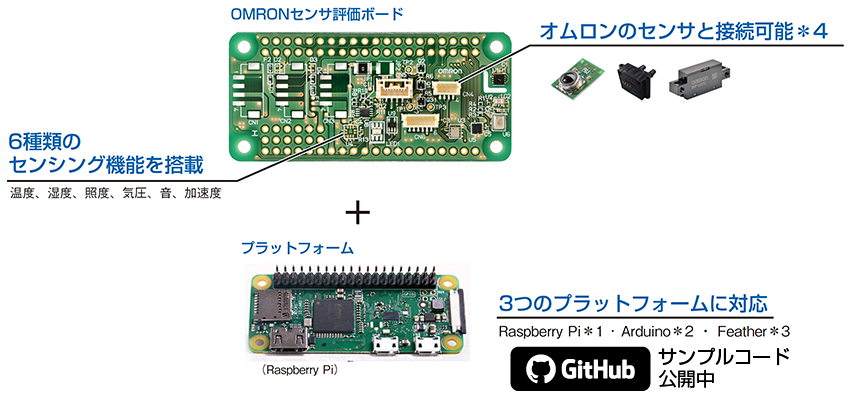

センサ評価ボード 2JCIE-EVとは
  • 6種のセンシング機能

    6つのセンシング機能「温度、湿度、照度、 気圧、音、加速度」を搭載。

    6つのセンシング機能
  • オムロンのセンサと接続可能

    MEMS非接触温度センサ、ダストセンサなど、オムロンの各種センサと接続し、評価が可能。

    オムロンのセンサと接続可能
  • Qwiic対応コネクタを搭載

    Qwiic接続システムを使った様々なセンサと接続が可能。

  • 3つのプラットフォームに対応

    Raspberry Pi∗1、 Arduino∗2、 Adafruit∗3の3種のベースボードに対応した、3タイプをご用意。

Ordering Information

種類
  • RPタイプ Github
    RPタイプ
    形2JCIE-EV01-RP1
    Raspberry Pi∗1対応
    【対応モデル】
    3 A / 1 B+ / 2 B / 3 B /
    3 B+ / Zero / Zero W

  • ARタイプ Github
    ARタイプ
    形2JCIE-EV01-AR1
    Arduino∗2対応
    【対応モデル】
    MKR Vidor 4000 /
    MKR WiFi 1010 /
    MKR ZERO
  • FTタイプ Github
    FTタイプ
    形2JCIE-EV01-FT1
    Adafruit∗3対応
    【対応モデル】
    HUZZAH32


注意
  • 本製品を他の製品、システムやサービスに組み込んで、第三者に販売したり利用させたりしないでください。本製品は、評価、研究、開発、実験およびデモンストレーションの目的でのみ提供しています。
  • 本サイト下部に掲載の「ご承諾事項」を必ずお読み頂き、ご同意の上でご使用ください。ご使用を開始された場合、「ご承諾事項」に同意されたものと判断させていただきます。
  • 対応するプラットフォームのボードは付属しておりません。
  • プラットフォーム本体の発熱により、センサ評価ボードの温度センサが高い値を出力することがあります。
    この影響をなくしたい場合は、ケーブルで接続するなどして本体との距離を離すか、SparkFun Qwiicに対応する外付け温湿度センサをご利用ください。
  • 各プラットフォーム対応モデル一覧以外のモデルは、使用しないでください。

対応アクセサリ(別売り)

種類 形式
ケーブルハーネス 形2JCIE-HARNESS-01
形2JCIE-HARNESS-02
形2JCIE-HARNESS-03
形2JCIE-HARNESS-04
形2JCIE-HARNESS-05

Equipped Sensor

搭載センサ
センサ 部品番号∗4 形式 メーカ インターフェイス
温湿度センサ U1 SHT30-DIS-B Sensirion I2C
周辺光センサ U2 OPT3001DNP Texas Instruments I2C
MEMS絶対圧センサ U3 2SMPB-02E オムロン I2C
MEMSデジタル
モーションセンサ
U5 LIS2DW12 STMicroelectronics SPI
MEMSマイクロフォン U6 SPH0645LM4H-B Knowles I2S
注意
  • センサ評価ボードでは、各センサメーカのデータシートの精度を保証するものではありません。

External Expansion Sensor

外付け拡張センサ∗5
scroll
メーカ 商品名 形式 対応コネクタ∗4 対応
アクセサリ
(別売)
RPタイプ ARタイプ FTタイプ
オムロン MEMS
非接触
温度センサ
D6T-44L-06/-H CN5 形2JCIE-HARNESS-01
D6T-8L-09/-H
D6T-1A-01
D6T-1A-02
D6T-32L-01A
MEMS
フローセンサ
D6F-PH0025AD1 CN4 形2JCIE-HARNESS-02
D6F-PH0505AD3
D6F-PH5050AD3
D6F-10A7D-000-0 CN4 形2JCIE-HARNESS-03
D6F-20A7D-000-0
D6F-50A7D-000-0
D6F-70AB7D-000-0
限定反射形センサ B5W-LB2101-1 - CN8 TH2 形2JCIE-HARNESS-04
ダストセンサ B5W-LD00101-1/-2 CN7 TH2 形2JCIE-HARNESS-05
注意
  • 外付け拡張センサをセンサ評価ボードに接続する場合、プラットフォームボードの電流供給能力を超える場合がありますので、外部電源による電源供給を検討してください。
  • 電流供給能力については各プラットフォームボードメーカーのデータシート等をご確認ください。
  • 外部電源を使用する場合は、2JCIE-EV データシートP8ページ、ジャンパー機能の項目を参照し、ジャンパー切換えを行ってください。
∗1.
Raspberry Piは、Raspberry Pi財団の登録商標です。
∗2.
Arduinoは、Arduino LLCおよびArduino SRLの登録商標です。
∗3.
Adafruitは、Adafruit Industries LLCの登録商標です。
∗4.
部品番号、対応コネクタについての詳細は2JCIE-EV データシートP4~6の端子配置図をご確認ください。
∗5.
各種センサの代表的な機種で動作を確認しています。
