形G5Q パワーリレー

1極10A開閉の小型パワーリレー

  • 小型1a/1c接点リレー。
  • 高開閉性能で各種負荷に対応。
  • 小型ながら、耐衝撃電圧8kV(コイル-接点間)を確保。
RoHS適合
本ページは製品カタログからの抜粋した情報を記載しています。その他の製品情報はデータシート他各種データをご覧ください。
(コイル定格電圧欄中、  の電圧仕様は標準在庫機種です。 その他の電圧仕様の納期についてはお取引き商社にお問い合わせください
●標準形
接点構成保護構造形式コイル定格電圧最小梱包単位
1a耐フラックス形形G5Q-1ADC5、9、12、24100個/トレイ
プラスチック・シール形形G5Q-1A4DC5、9、12、24
1c耐フラックス形形G5Q-1DC5、9、12、24
形G5Q-1-PWDC5、12、24
プラスチック・シール形形G5Q-14DC5、9、12、24
●耐発火性国際安全規格 対応形
接点構成保護構造形式コイル定格電圧最小梱包単位
1a耐フラックス形形G5Q-1A-HADC5、12、24100個/トレイ
1c形G5Q-1-HADC5、12、24
形G5Q-1-HA-PWDC5、12、24
注1. ご注文の際には、コイル定格電圧(V)を明記ください。
  例:形G5Q-1A DC5
  また、納入時の梱包表記やマーキングの電圧仕様表記は□□VDCとなります。
注2. スティック梱包タイプもご用意しております。ご注文の際には、お取引き商社にお問い合わせください。
■定格
●操作コイル
接点
構成
項目

定格電圧(V)
定格電流
(mA)
コイル抵抗
(Ω)
動作電圧
(V)
復帰電圧
(V)
最大許容
電圧(V)
消費電力
(mW)
1aDCDC54012575%以下5%以上190%
(at23ºC)
約200
DC922.2405
DC1216.7720
248.32880
1cDC580635%以上
5~25% *
約400
約36 *
DC944.4202
DC1233.3360
DC2416.71440
注1.定格電流、コイル抵抗はコイル温度が+23度における値で、公差は±10%です。
注2.動作特性はコイル温度が+23度における値です。
注3.最大許容電圧はリレーコイルに印加できる電圧の最大値です。
*-PWタイプ(保持電圧対応)のみ適用。保持電圧使用時のコイル消費電力は約36mW。詳細については、4 ページの「リレー動作後のコイル電圧低減(保持電圧)に ついて」をご確認ください。


●開閉部(接点部)
負荷
項目
抵抗負荷
1a1c
接触機構シングル
接点材質Ag合金(Cdフリー材)
定格負荷AC125V 10A
AC125V 3A
AC250V 5A
AC250V 3A
DC 30V 5A
AC125V 10A(N.O.)AC125V 3A(N.C.)
AC125V 3A(N.O.)AC250V 3A(N.C.)
AC250V 5A(N.O.)DC30V 3A(N.C.)
AC250V 3A(N.O.)
DC 30V 5A(N.O.)
定格通電電流10A(N.O.)/3A(N.C.)
接点電圧の最大値AC277V、DC30V
接点電流の最大値AC:10A(N.O.)/3A(N.C.)、DC:5A(N.O.)/3A(N.C.)

■性能
項目
種類
基準形
接触抵抗*1100mΩ以下
動作時間10ms以下
復帰時間5ms以下
絶縁抵抗*21,000MΩ以上
耐電圧コイルと接点間AC4,000V 50/60Hz 1min
同極接点間AC1,000V 50/60Hz 1min
絶縁距離コイルと接点間空間:5.5mm、沿面:6.4mm
耐衝撃電圧
(コイルと接点間)
8kV(1.2×50μs)
振動耐久10〜55〜10Hz 片振幅0.75mm(複振幅1.5mm)
誤動作10〜55〜10Hz 片振幅0.75mm(複振幅1.5mm)
衝撃耐久1,000m/s2
誤動作100m/s2
耐久性機械的1,000万回以上(開閉ひん度18,000回/h)
電気的・N.O.側接点
AC125V 10A 抵抗負荷 5万回以上(開閉ひん度 1秒ON−3秒OFF)
AC125V 3A 抵抗負荷 20万回以上(開閉ひん度 1秒ON−1秒OFF)
AC250V 3A 抵抗負荷 10万回以上(開閉ひん度 1秒ON−1秒OFF)
AC250V 5A 抵抗負荷 5万回以上(開閉ひん度 1秒ON-1秒OFF)
DC 30V 5A 抵抗負荷 10万回以上(開閉ひん度 1秒ON−1秒OFF)
・N.C.側接点
AC125V 3A 抵抗負荷 20万回以上(開閉ひん度 1秒ON−1秒OFF)
AC250V 3A 抵抗負荷 10万回以上(開閉ひん度 1秒ON−1秒OFF)
DC 30V 3A 抵抗負荷 10万回以上(開閉ひん度 1秒ON−1秒OFF)
故障率 P水準(参考値*3)DC5V 10mA
使用周囲温度−40〜85ºC(ただし、氷結および結露しないこと)
使用周囲湿度5〜85%RH
質量約6.5g
注.上記は初期における値です。
*1.測定条件:DC5V 1A電圧降下法にて。
*2.測定条件:DC500V絶縁抵抗計にて、耐電圧の項と同じ箇所を測定。
*3.この値は開閉ひん度120回/minにおける値です。
(単位:mm)
形G5Q-1A(4)(-HA)
形G5LE:外形1
プリント基板加工寸法(BOTTOM VIEW)
寸法公差は±0.1mmです。


形G5LE:外形2
端子配置/内部接続図(BOTTOM VIEW)

形G5LE:外形3
(コイル極性はありません)

形G5Q-1(4)(-HA)(-PW)
形G5LE:外形4
プリント基板加工寸法(BOTTOM VIEW)
寸法公差は±0.1mmです。


形G5LE:外形2
端子配置/内部接続図(BOTTOM VIEW)

形G5LE:外形3
(コイル極性はありません)

使用上の注意

●リレー動作後のコイル電圧低減(保持電圧)について

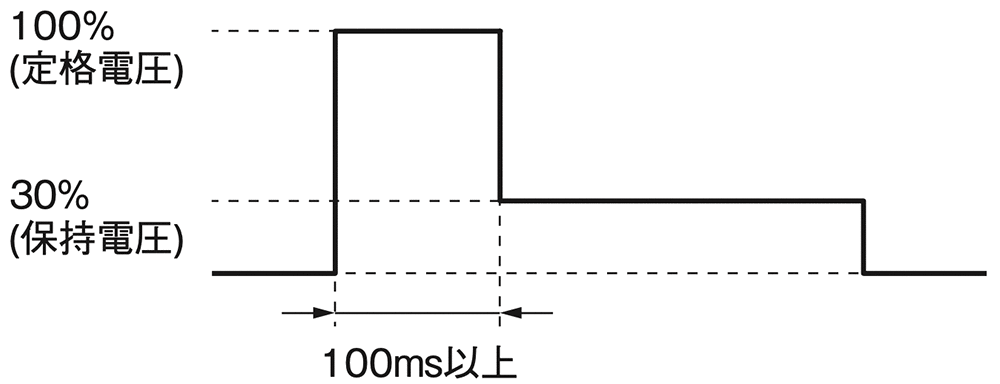

・リレー動作後にコイル電圧を保持電圧まで低減して使用する場合は、下図に示すように、はじめに定格電圧を100ms以上コイルに印加してください。

・コイルの保持電圧は定格電圧の30%以上必要です。コイルの電圧変動等により下回らないようにしてください。

形G5Q

コイル印加電圧コイル抵抗 *コイル消費電力
定格電圧100%63Ω(DC5V)
360Ω(DC12V)
1440Ω(DC24V)
約400mW
保持電圧30%約36mW
* コイル抵抗はコイル温度が+23℃における値で、公差は±10%です。
