形G5NB パワーリレー

耐衝撃電圧10kVの1極3A開閉の小型リレー

  • 高効率磁気回路の採用により、高感度(200mW)を実現。
  • 小型ながら、耐衝撃電圧10kV(コイル-接点間)を確保。
  • 標準品でUL、CSA、VDEを取得。
  • 用途規格はEN61010強化絶縁取得。
  • 防爆認証(IEC/EN)60079-15承認取得。(G5NB-1A4タイプ)
  • プリント基板用リレー 形G5NB・形G5Q
    プリント基板の小型化に貢献 プリント基板用リレー 形G5NB・形G5Q

    プリント基板の小型化で、基板設計者のお悩みにお応えします。

RoHS適合
本ページは製品カタログからの抜粋した情報を記載しています。その他の製品情報はデータシート他各種データをご覧ください。

種類

コイル定格電圧欄中、     の電圧仕様は標準在庫機種です。
その他の電圧仕様の納期についてはお取引き商社にお問い合わせください。

標準形

scroll
種類 接点
構成
保護構造 トレー梱包 スティック梱包
形式 コイル定格
電圧(V)
最小梱包
単位
形式 コイル定格
電圧(V)
最小梱包
単位
シングル・
ステイブル形
1a 耐フラックス形 形G5NB-1A DC5,12,18,24 100個/トレー 形G5NB-1A-SP DC5,12,24 50個/スティック
プラスチック・
シール形
形G5NB-1A4 DC5,12,18,24 - -
耐フラックス形 形G5NB-1A-CF DC5,12,24 形G5NB-1A-CF-SP DC5,12,24
形G5NB-1A-CF-PW DC5,12,24 形G5NB-1A-CF-PW-SP DC5,12,24
形G5NB-1A-PW DC5,12,24 形G5NB-1A-PW-SP DC5,12,24

耐発火性国際安全規格 対応形

scroll
種類 接点
構成
保護構造 トレー梱包 スティック梱包
形式 コイル定格
電圧(V)
最小梱包
単位
形式 コイル定格
電圧(V)
最小梱包
単位
シングル・
ステイブル形
1a 耐フラックス形 形G5NB-1A-HA DC5,12,24 100個/トレー 形G5NB-1A-HA-SP DC5,12,24 50個/スティック
形G5NB-1A-HA-CF DC5,12,24 形G5NB-1A-HA-CF-SP DC5,12,24
形G5NB-1A-HA-CF-PW DC5,12,24 形G5NB-1A-HA-CF-PW-SP DC5,12,24
形G5NB-1A-HA-PW DC5,12,24 - - -

定格

操作コイル

scroll
定格電圧(V) 定格電流(mA) コイル抵抗(Ω) 動作電圧(V) 復帰電圧(V) 最大許容電圧(V) 消費電力(mW)
DC DC5 40 125 75%以下 10%以上
10~31%
180%
(at23℃)
約200
約32
DC12 16.7 720
DC18 11.1 1,620
DC24 8.3 2,880

開閉部(接点部)

項目 抵抗負荷
接触機構 シングル
接点材質 Ag合金(Cdフリー材)
定格負荷 AC125V 3A
DC30V 3A
定格通電電流 3A
接点電圧の最大値 AC250V、DC30V
接点電流の最大値 3A

性能

接触抵抗∗1 100mΩ以下
動作時間 10ms以下
復帰時間 10ms以下
絶縁抵抗∗2 1,000MΩ以上
耐電圧 コイルと接点間 AC4,000V 50/60Hz 1min
同極接点間 AC750V 50/60Hz 1min
絶縁距離 コイルと接点間 空間:6mm、沿面:6mm
耐衝撃電圧 コイルと接点間 10kV(1.2×50μs)
振動 耐久 10~55~10Hz 片振幅0.75mm(複振幅1.5mm)
誤動作 10~55~10Hz 片振幅0.75mm(複振幅1.5mm)
衝撃 耐久 1,000m/s2
誤動作 100m/s2
耐久性 機械的 500万回以上
電気的 20万回以上(定格負荷 開閉ひん度1,800回/h)
故障率 P水準(参考値∗3 DC5V 10mA
使用周囲温度∗4 -40~+85℃(ただし、氷結および結露しないこと)
使用周囲湿度 5~85%RH
質量 約4g

外形寸法

(単位: mm)

形G5NB-1A(4)(-E)(-HA)(-CF)(-PW)

  • 外形寸法: 形G5NB-1A(4)(-E)(-HA)(-CF)(-PW)

    ∗ 平均寸法です。

  • プリント基板加工寸法 (BOTTOM VIEW)

    寸法公差は±0.1mmです。

    プリント基板加工寸法
    端子配置/内部接続図 (BOTTOM VIEW)
    端子配置/内部接続図

    (コイル極性はありません)

注意事項

使用上の注意

取り扱いについて

形G5NBの保護構造は耐フラックス構造ですので、丸洗い洗浄はしないでください。

リレー動作後のコイル電圧低減(保持電圧)について

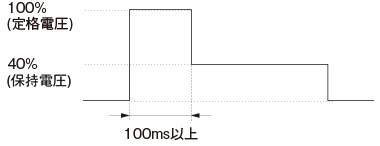

  • リレー動作後にコイル電圧を保持電圧まで低減して使用する場合は、下図に示すように、はじめに定格電圧を100ms以上コイルに印加してください。
  • コイルの保持電圧は定格電圧の40%以上必要です。コイルの電圧変動等により下回らないようにしてください。
リレー動作後のコイル電圧低減(保持電圧)について
scroll
  コイル印加電圧 コイル抵抗 コイル消費電力
定格電圧 100% 125Ω(DC5V)
720Ω(DC12V)
2880Ω(DC24V)
約200mW
保持電圧 40% 約32mW
