形G3VM-401A/G3VM-401D　MOS FETリレー

アナログ信号の開閉に適したMOS FETリレー 負荷電圧400Vシリーズもラインナップを充実

  • 負荷電圧400Vシリーズに4ピンタイプを追加。
  • 連続負荷電流120mA。
RoHS適合
お問い合わせ よくある質問
ログイン/会員登録 いただくと、CADデータをダウンロードすることができます。
本ページは製品カタログからの抜粋した情報を記載しています。その他の製品情報はデータシート他各種データをご覧ください。
（納期についてはお取引き商社にお問い合わせください）
形状 接点
構成		 端子種類 負荷電圧（最大） ＊ 形式 最小梱包単位
スティック
数量		 テーピング
数量
DIP4 1a プリント基板用端子 400V 形G3VM-401A 100 −
サーフェス・マウント端子 形G3VM-401D
形G3VM-401D（TR） − 1,500
＊負荷電圧（最大）：ピークAC、DCを表わします。
■絶対最大定格（Ta=25℃）
項目 記号 定格 単位 条件
入
力
側		 LED順電流 IF 50 mA
繰り返しピークLED順電流 IFP 1 A 100μsパルス、100pps
直流順電流低減率 △IF/℃ -0.5 mA/℃ Ta≧25℃
LED逆電圧 VR 5 V
接合部温度 TJ 125 ℃
出
力
側		 負荷電圧（ピークAC/DC） VOFF 400 V
連続負荷電流（ピークAC/DC） Io 120 mA
オン電流低減率 △IO/℃ -1.2 mA/℃ Ta≧25℃
パルスオン電流 Iop 0.36 A t＝100ms Duty＝1/10
接合部温度 TJ 125 ℃
入出力間耐電圧 (注1) VI-O 2500 Vrms AC1分間
使用周囲温度 Ta −40〜＋85 ℃ 氷結・結露のないこと
保管温度 Tstg −55〜＋125 ℃ 氷結・結露のないこと
はんだ付け温度条件 — 260 ℃ 10s
(注1)：入出力間耐電圧の測定は、LEDピン、受光側ピンをそれぞれ一括し、電圧を印加する。

■電気的性能（Ta=25℃）
項目 記号 最小 標準 最大 単位 条件
入
力
側		 LED順電圧 VF 1.0 1.15 1.3 V IF=10mA
逆電流 IR — — 10 μA VR=5V
端子間容量 CT — 30 — pF V=0、f=1MHz
トリガLED順電流 IFT — 1 3 mA Io=120mA
復帰LED順電流 IFC 0.1 ― ― mA IOFF＝100μA
出
力
側		 最大出力オン抵抗 RON — 18 35 Ω IF=5mA、Io=120mA
開路時漏れ電流 ILEAK — — 1.0 μA VOFF=400V
端子間容量 COFF — 40 — pF V=0、f=1MHz
入出力間容量 CI-O — 0.8 — pF f=1MHz、Vs=0V
入出力間容量絶縁抵抗 RI-O 1000 108 — MΩ VI-O=500VDC、RoH≦60％
動作時間 tON — — 1.0 ms IF=5mA、RL=200Ω、
VDD=20V (注2)
復帰時間 tOFF — — 1.0 ms

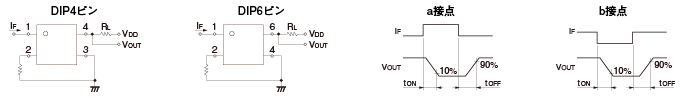

※1. 動作・復帰時間


※2. b接点タイプの場合
（単位:mm）
形G3VM-401A
形G3VM-401A:外形1
質量：0.25g
注. マーキングの内容は各商品で異なります。
 		 形G3VM-401D
形G3VM-401D:外形1
質量：0.25g
注. マーキングの内容は各商品で異なります。
プリント基板加工寸法(BOTTOM VIEW)

 		 実装パッド寸法（推奨値）（TOP VIEW）
端子配置/内部接続図

注. 製品の形式表示には、「G3VM」は表示しておりません。
※ 1ピンマークと対角側の窪みはモールド金型突き出しピン跡となります。
