形G3VM-353A/G3VM-353D MOS FETリレー

アナログ信号開閉用途に適した4ピンタイプのMOS FETリレー 1b(1極ノーマリー・オン)接点タイプ。

RoHS適合
本ページは製品カタログからの抜粋した情報を記載しています。その他の製品情報はデータシート他各種データをご覧ください。
(◎印の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取引き商社にお問い合わせください。)
形状 接点
構成
端子種類 負荷電圧(最大) * 形式 最小梱包単位
スティック
数量
テーピング
数量
DIP4 1b プリント基板用端子 350V 形G3VM-353A 100
サーフェス・マウント端子 形G3VM-353D
形G3VM-353D(TR) 1,500
*負荷電圧(最大):ピークAC、DCを表わします。
■絶対最大定格(Ta=25℃)
項目 記号 定格 単位 条件


LED順電流 IF 50 mA
繰り返しピークLED順電流 IFP 1 A 100μsパルス、100pps
直流順電流低減率 △IF/℃ -0.5 mA/℃ Ta≧25℃
LED逆電圧 VR 5 V
接合部温度 TJ 125


負荷電圧(ピークAC/DC) VOFF 350 V
連続負荷電流(ピークAC/DC) Io 150 mA
オン電流低減率 △IO/℃ −1.5 mA/℃ Ta≧25℃
パルスオン電流 Iop 0.45 A t=100ms Duty=1/10
接合部温度 TJ 125
入出力間耐電圧 (注1) VI-O 2500 Vrms AC1分間
使用周囲温度 Ta −40〜+85 氷結・結露のないこと
保管温度 Tstg −55〜+125 氷結・結露のないこと
はんだ付け温度条件 260 10s
(注1):入出力間耐電圧の測定は、LEDピン、受光側ピンをそれぞれ一括し、電圧を印加する。

■電気的性能(Ta=25℃)
項目 記号 最小 標準 最大 単位 条件


LED順電圧 VF 1.0 1.15 1.3 V IF=10mA
逆電流 IR 10 μA VR=5V
端子間容量 CT 30 pF V=0、f=1MHz
トリガLED順電流 IFT 1 3 mA IOFF=10μA
復帰LED順電流 IFC 0.1 mA IO=150mA


最大出力オン抵抗 RON 15 25 Ω IO=150mA
開路時漏れ電流 ILEAK 1.0 μA IF=5mA、VOFF=350V
端子間容量 COFF 85 pF V=0、f=1MHz、IF=5mA
入出力間容量 CI-O 0.8 pF f=1MHz、Vs=0V
入出力間容量絶縁抵抗 RI-O 1000 108 VI-O=500VDC、ROH≦60%
動作時間 tON 0.1 1.0 ms IF=5mA、RL=200Ω、
VDD=20V (注2)
復帰時間 tOFF 1 3.0 ms

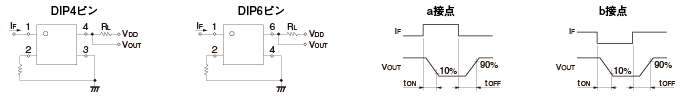

※1. 動作・復帰時間


※2. b接点タイプの場合
(単位:mm)
形G3VM-353A
形G3VM-353A/A1:外形1
質量:0.25g
注. マーキングの内容は各商品で異なります。



形G3VM-353D
形G3VM-353D/D1:外形1
質量:0.25g
注. マーキングの内容は各商品で異なります。
プリント基板加工寸法(BOTTOM VIEW)
形G3VM-353A/A1:外形2
実装パッド寸法(推奨値)(TOP VIEW)
形G3VM-353D/D1:外形2


端子配置/内部接続図
形G3VM-353A/A1:外形3
注. 製品の形式表示には、「G3VM」は表示しておりません。
※ 1ピンマークと対角側の窪みはモールド金型突き出しピン跡となります。
