形G3VM-201H1 MOS FETリレー

高さ2.1mmの薄型ミニ・フラットタイプ、スモール・アウトライン・パッケージの6ピンMOS FETリレー

  • 負荷電圧200VシリーズにSOP6ピンタイプを追加。
  • 連続負荷電流200mA。
  • 入出力間耐電圧1500Vrms。
RoHS適合
本ページは製品カタログからの抜粋した情報を記載しています。その他の製品情報はデータシート他各種データをご覧ください。
(◎印の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取引き商社にお問い合わせください)
形状 接点
構成
端子種類 負荷電圧(最大) * 形式 スティック
数量
テーピング
数量
SOP6 1a サーフェス・マウント端子 200V 形G3VM-201H1 75
形G3VM-201H1(TR) 2,500
*負荷電圧(最大):ピークAC、DCを表わします。
 ■絶対最大定格(Ta=25℃)
項目 記号 定格 単位 条件


LED順電流 IF 50 mA
直流順電流低減率 △IF/℃ -0.5 mA/℃ Ta≧25℃
LED逆電圧 VR 5 V
接合部温度 TJ 125


負荷電圧(ピークAC/DC) VOFF 200 V
連続負荷電流 A接続 Io 200 mA A接続:ピークAC/DC
B、C接続:DC
B接続 200
C接続 400
オン電流低減率 A接続 △IO/℃ -2.0 mA/℃ Ta≧25℃
B接続 -2.0
C接続 -4.0
接合部温度 TJ 125
入出力間耐電圧 (注1) VI-O 1500 Vrms AC1分間
使用周囲温度 Ta −40〜+85 氷結・結露のないこと
保管温度 Tstg −55〜+125 氷結・結露のないこと
はんだ付け温度条件 260 10s
注1.入出力間耐電圧の測定は、LEDピン、受光側ピンをそれぞれ一括し、電圧を印加する。

接続例
A接続
B接続
C接続

■電気的性能(Ta=25℃)
項目 記号 最小 標準 最大 単位 条件


LED順電圧 VF 1.0 1.15 1.3 V IF=10mA
逆電流 IR 10 μA VR=5V
端子間容量 CT 30 pF V=0、f=1MHz
トリガLED順電流 IFT 1 3 mA Io=200mA


最大出力オン抵抗 A接続 RON 5 8 Ω IF=5mA、IO=200mA
B接続 3 5 Ω IF=5mA、IO=200mA
C接続 1.5 Ω IF=5mA、IO=400mA
開路時漏れ電流 ILEAK 1.0 μA VOFF=200V
端子間容量 COFF 100 pF V=0、f=1MHz
入出力間容量 CI-O 0.8 pF f=1MHz、Vs=0V
入出力間容量絶縁抵抗 RI-O 1000 108 VI-O=500VDC、RoH≦60%
動作時間 tON 0.6 1.5 ms IF=5mA、RL=200Ω、
VDD=20V(注2)
復帰時間 tOFF 0.1 1.0 ms

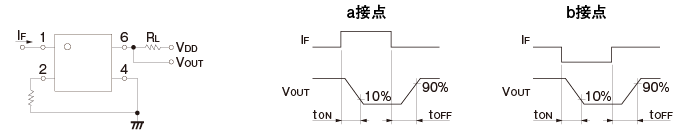

※1. 動作・復帰時間



※2. b接点タイプの場合
(単位:mm)
形G3VM-201H1
形G3VM-201H1:外形1
質量:0.13g
注. マーキングの内容は各商品で異なります。


実装パッド寸法(推奨値) (TOP VIEW)
形G3VM-201H1:外形2
端子配置/内部接続図
形G3VM-201H1:外形3
注. 製品の形式表示には、 「G3VM」は表示しておりません。
