形G2RL-2 パワーリレー

小型機器内蔵用、高さ15.7mmの低背パワーリレー

  • 消費電力400mWの高感度。
  • コイル−接点間の絶縁距離8mm以上、耐衝撃電圧10kVの高絶縁。
  • 使用周囲温度は85℃を満足。
  • 標準品にて、VDE規格を取得。
RoHS適合
本ページは製品カタログからの抜粋した情報を記載しています。その他の製品情報はデータシート他各種データをご覧ください。
(◎印の機種は標準在庫機種です。 無印(受注生産機種)の納期についてはお取引き商社にお問い合わせください。)
極数
接点構成

分類

保護構造
2極 最小梱包
単位
2a 2c
形式 コイル
定格電圧(V)
形式 コイル
定格電圧(V)
基準形 耐フラックス形 形G2RL-2A DC 5 形G2RL-2 DC 5 20個/
スティック
DC12 DC12
DC24 DC24
DC48 DC48
注1. ご注文の際には、コイル定格電圧(V)を明記ください。
  例:形G2RL-1A DC5
  また、納入時の梱包表記やマーキングの電圧仕様表記は□□VDCとなります。
注2. スティック(20個/本)単位での発注をお願いいたします。
注3. プラスチック・シール形については、お取引き商社にお問い合わせください。
■定格
●操作コイル
項目
定格電圧(V)
定格電流(mA) コイル抵抗(Ω) 動作電圧(V) 復帰電圧(V) 最大許容
電圧(V)
消費電力(mW)
DC 5 80.0 62.5 70%以下 10%以上 130%
(at85℃)
約400
12 33.3 360
24 16.7 1,440
48 8.96 5,358 約430
注1.定格電流、コイル抵抗はコイル温度が+23℃における値で、公差は±10%です。
注2.動作特性はコイル温度が+23℃における値です。
注3.最大許容電圧は、リレーコイルに印加できる電圧の最大値です。


●開閉部(接点部)
分類

項目 形式
基準形(抵抗負荷)
形G2RL-2A 形G2RL-2
接触機構 シングル
接点材質 Ag合金(Cdフリー材)
定格負荷 AC250V 5A
DC24V 5A
定格通電電流 5A
接点電圧の最大値 AC440V、DC300V
接点電流の最大値 5A
故障率 P水準(参考値 *) DC24V 40mA
* この値は開閉ひん度120回/minにおける値です。

■性能
分類

項目 極数
基準形
2極
接触抵抗*1 100mΩ以下
動作時間 15ms以下
復帰時間 5ms以下
最大開閉ひん度 機械的 18,000回/h
定格負荷 1,800回/h
絶縁抵抗*2 1,000MΩ以上
耐電圧 コイルと接点間 AC5,000V 50/60Hz 1min
同極接点間 AC1,000V 50/60Hz 1min
異極接点間 AC2,500V 50/60Hz 1min
絶縁距離 コイルと接点間 空間:8mm、沿面:8mm
耐衝撃電圧 10kV (1.2×50μs)
振動 耐久 10〜55〜10Hz 片振幅0.75mm(複振幅1.5mm)
誤動作 10〜55〜10Hz 片振幅0.75mm(複振幅1.5mm)
衝撃 耐久 1,000m/s2
誤動作 励磁:100m/s2、無励磁:100m/s2
耐久性 機械的 2,000万回以上 (開閉ひん度18,000回/h)
電気的*3
(抵抗負荷)
形G2RL-2A : AC250V 5A 10万回
      :DC24V 5A 3万回
形G2RL-2 : AC250V 5A 5万回
     :DC24V 5A 3万回
使用周囲温度 −40〜+85℃(ただし、氷結および結露しないこと)
使用周囲湿度 5〜85%RH
質量 約12g
注.上記は初期における値です。
*1.測定条件:DC5V 1A 電圧降下法にて。
*2.測定条件:DC500V絶縁抵抗計にて、耐電圧の項と同じ箇所を測定。
*3.開閉ひん度1,800回/h
(単位:mm)
形G2RL-2A
形G2RL-2:外形1
プリント基板加工寸法(BOTTOM VIEW)
形G2RL-2:外形2
端子配置/内部接続図
(BOTTOM VIEW)
形G2RL-2:外形3
(コイル極性はありません)

形G2RL-2

形G2RL-2:外形1
プリント基板加工寸法(BOTTOM VIEW)
形G2RL-2:外形2
端子配置/内部接続図
(BOTTOM VIEW)
形G2RL-2:外形3
(コイル極性はありません)

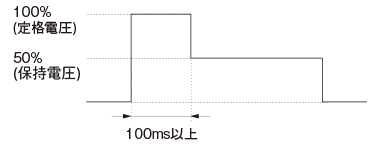

使用上の注意

●形G2Rとの位置づけ

・形G2RLは形G2Rと同じ端子配置の低背リレーですが、開閉容量などの性能が異なります。ご使用に際しては、実機にてご確認の上ご使用ください。

●洗浄方法について

・形G2RLは耐フラックス形であり、ケースに二次シール穴が開いています。したがって、ボイリング洗浄または浸漬洗浄はできませんのでご注意ください。なお、シールタイプについては、別途お問い合わせください。

●悪性ガス雰囲気中でのご使用について

・悪性ガス(硫化ガス、有機ガス)雰囲気中でのご使用はしないでください。接点表面の腐食による接触障害など、不具合発生の恐れがあります。
